雨養生 ― 2007年04月09日 23:10:48

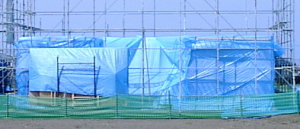

一日の作業終了後の写真。
構造用合板は、
「ちょっとの雨では問題ない」
と、言われているが、養生するに越したことは無い。
ブルーシートで覆われると、精神衛生上、大変よろしい。
Ｘ工務店に感謝。
・
よくわかる床の構造 ― 2007年04月09日 23:12:55
床の構造が一目瞭然だ。
防湿シート先張り。
柱（壁のフレーム）
床の合板、28mm
土台、90mm
基礎立上りと断熱材。
・
床合板の嵌込み ― 2007年04月09日 23:14:09
床の合板は、単にベニア板を乗せて、釘打ちではない。
床合板は、凸と凹を嵌め込む構造になっている。
写真で分かるだろうか。
・
土台の断熱補強 ― 2007年04月09日 23:14:44
基礎内断熱の写真。
コンクリートは、土台（木材）に比べると熱伝導率が良い。
だから、コンクリート立上り部分から熱が逃げないように工夫した。
具体的には、土台の内側にネオマフォーム66mmを乗せた。
コンクリートとの隙間は、ウレタンを吹いた。
当初は、Ｘ工務店は、土台の内側全面を発泡ウレタンにすることを提案してきたが、
・廃棄時に、ウレタンを剥がすのが大変だ。
・断熱性能はネオフォームの方が良い。
などから、ネオマフォームを乗せることにした。
ネオマフォームを使う方は、水と釘に注意して欲しい。
ネオマフォーム
ーーーーーーーーー＋＋＋＋
｜ ｜＋＋＋＋
｜ 土台 ｜＋＋＋＋
｜ （４０６） ｜＋＋＋＋
ーーーーーーーーー＋＋＋＋
ーーーーーーーーーーーーーーーーーーーーー（気密シート）
銅＊＊＊＊＊＊＊ロ ロ（気密パッキン）
＊＋＋＋＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃
＊＋断＋＃ ＃
＋熱＋＃ コンクリート ＃
＋材＋＃ ＃
＋ ＋＃ ＃
＋ ＋＃ ＃
・
コンクリートは、土台（木材）に比べると熱伝導率が良い。
だから、コンクリート立上り部分から熱が逃げないように工夫した。
具体的には、土台の内側にネオマフォーム66mmを乗せた。
コンクリートとの隙間は、ウレタンを吹いた。
当初は、Ｘ工務店は、土台の内側全面を発泡ウレタンにすることを提案してきたが、
・廃棄時に、ウレタンを剥がすのが大変だ。
・断熱性能はネオフォームの方が良い。
などから、ネオマフォームを乗せることにした。
ネオマフォームを使う方は、水と釘に注意して欲しい。
ネオマフォーム
ーーーーーーーーー＋＋＋＋
｜ ｜＋＋＋＋
｜ 土台 ｜＋＋＋＋
｜ （４０６） ｜＋＋＋＋
ーーーーーーーーー＋＋＋＋
ーーーーーーーーーーーーーーーーーーーーー（気密シート）
銅＊＊＊＊＊＊＊ロ ロ（気密パッキン）
＊＋＋＋＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃＃
＊＋断＋＃ ＃
＋熱＋＃ コンクリート ＃
＋材＋＃ ＃
＋ ＋＃ ＃
＋ ＋＃ ＃
・
「まぐさ」の断熱補強 ― 2007年04月09日 23:15:31
写真でお分かりになるだろうか。
木材の中間の色が違うのが。
実は、まぐさ部分も、木材の中間に断熱材を挟んでいる。
断熱気密を良くするのは、
こういった小さなことの積み重ねからなるのだろう。
・
